目前80Plus电源已经深入人心，虽然节能减排、低碳环保的意识，不能说是人人都有，但是人人都知道80Plus电源的品质都是有保证的，节电效果也是很不错的。另外随着80Plus电源设计方案以及制造工艺的成熟，80Plus电源的价格已经不再是高不可攀。
今天笔者就给大家介绍一款酷冷天尊（Real Power Pro）系列的460W电源产品，这款电源通过了80PLUS铜牌认证，并且手售价也是非常实惠仅有450元，1W不足1元。
酷冷至尊 天尊460W铜牌电源
电源外观采用全黑化处理，主要是为了防止电源外壳在看空气中的老化。并且也是跟随目前主流电源设计的风格。
电源铭牌
这款电源的额定功率为460W，采用双路12V输出，每路通过电流为18A，12V最大输出功率最大为384W。电源采用主动PFC设计，工作电压可在100至240V电压之间工作。另外电源通过了80Plus铜牌认证，转换效率为超过了85%。
电源独立开关
电源后部出风口的电源插头处，带有一个独立的电源开关，可以在关闭电脑后，关闭开关实现待机零功耗。
电源线材
电源除了配有一个20+4Pin主电源线和4+4Pin CPU供电线之外，还配有2个6+2Pin、5个SATA接口、4个D型口，足以满足普通平台的需求。#p#
下面我们打开电源外壳，看看电源内部的设计如何。
电源内部设计
电源一级EMI电路
电源一级EMI电路的滤波，通过滤除电网中的高频杂波和同相干扰信号，使输出电源更加纯净。并配有一个X电容和两个Y电容组成，用料十分扎实。
电源二级EMI电路
二级EMI电路设有两个Y电容、两个X电容以及两个共模电感线圈，十分完整。而其一些质量不高的电源，则会在这部分电路设计中偷工减料。#p#
下面我们再来看看电源内部其他部件设计。

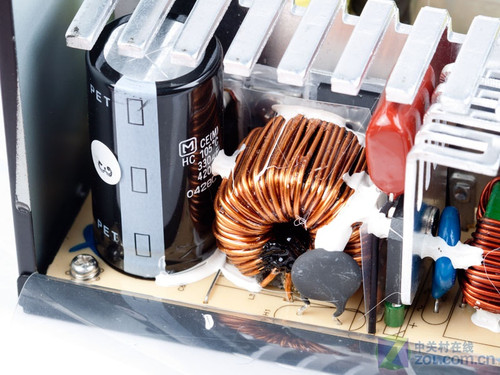

电源主动PFC电路
电源整流桥 （被藏得很严实）

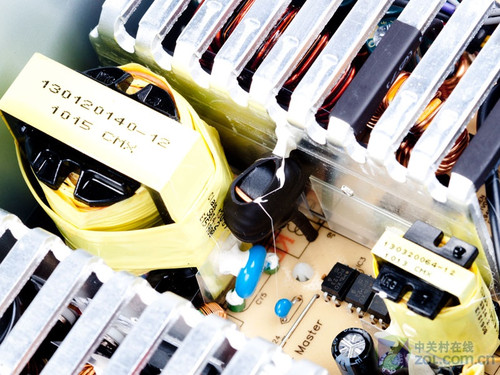

电源主变压器
上图中的变压器，最大的为12V主变压器，另外一个小的为5VSB待机电路变压器，中间黑色的磁线圈是3.3V磁放大线圈。
电源二次侧以及低压滤波电路
经过变压器的电流是低压脉动直流形式，波形还不够稳定，不能直接输出到主板等用电器件去，必须要经过低压整流输出电路的进一步整流和滤波，变为稳定的直流电后才行。低压滤波电路有多个二极管、大量的电容和大块头的电感组成。

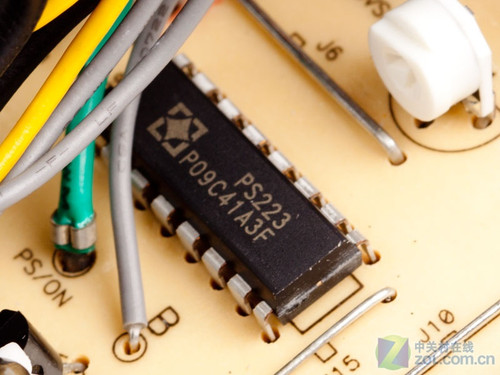

电源IC你能控制芯片
PS223 IC芯片，是专门为高性能、大功率开关电源设计的电源管理监控芯片，具有控制、产生PG以及同时稳定+3.3 V、+5 V、+12 V(A)、+12 V(B)3种电压，实现各路输出的UVP(低电压保护)、OVP(过电压保护)、OCP(过电流保护)、SCP(短路保护)，并提供一路具有自恢复功能的控制输入端，可作为OTP(过温度保护)或-12 V UVP(低电压保护)，当超出片内设定值后，会关闭并锁定控制电路，停止电源供应器输出，待故障排除后才可重新启动，内部设计有过载保护以及防雷击功能，可保证整个电源稳定工作。#p#
下面我们实际上机，检测一下这款电源的实际功耗、转换效率、电压偏离以及功率因数如何。

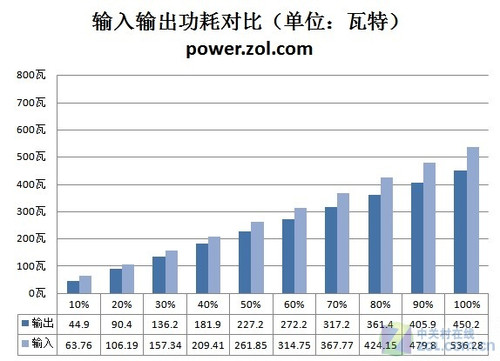

输入输出功率对比

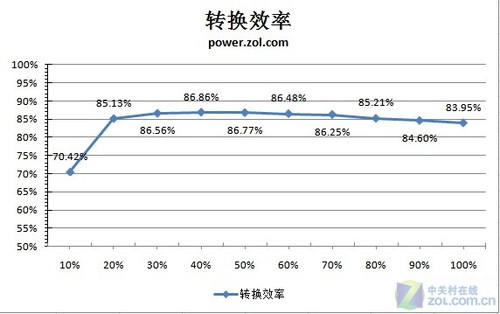

电源转换效率

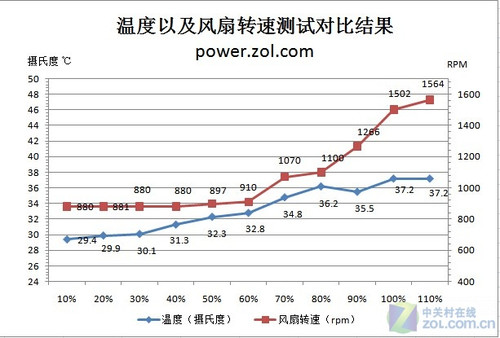

风扇转速与温度测试结果

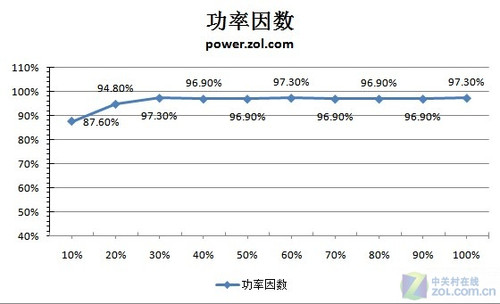

除了在10%负载状态，220V的电压下，电源的转换效率没有达到80%，而其他负载状态下，电源转换效率均在83%以上，并且转换效率最高可达到86%左右，功率因数也超过了97%。

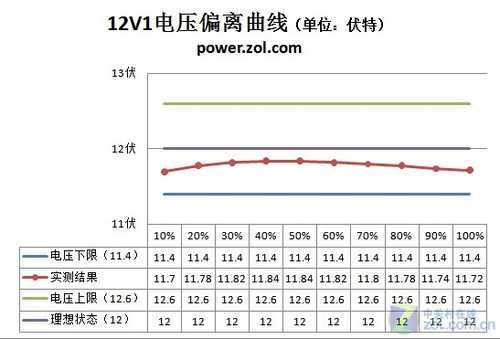

12V1电压偏离
12V2电压偏离

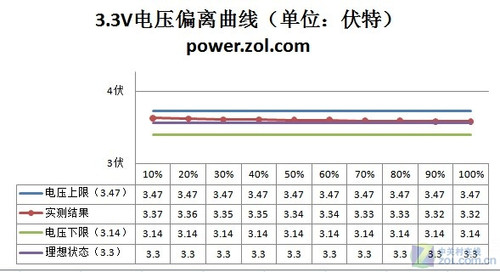

3.3V电压偏离
5V电压偏离
从上面的拆解以及上机测试，我们可以看出，这款酷冷天尊460W电源采用主动PFC设计，通过了80plus铜牌验证。并且电源做工这是稳健，并没有偷工减料迹象。另外，电源450元的价格也非常实惠， 是目前非常具有性价比的80Plus电源产品。因此，对这款产品感兴趣的朋友不妨关注一下。
