9月4日消息 随着全业务运营时代的到来，尤其是LTE在全球范围内的遍地开花，驱动运营商网络已经初步完成了IP化改造。而伴随核心网和接入网向IP化演进的完成，城域承载网正在成为运营商网络“全IP化”关注的重点。
由于流量和带宽需求呈几何式增长，原有的以MSTP为主的承载网络其本质仍然是TDM技术，在扩展能力和带宽成本上已经不能满足业务发展需要，以TDM内核为SDH/PDH网络已经很难适应以IP内核的分组业务的快速发展。而以PTN、IP RAN、OTN为代表的新一代IP承载网技术成为化解上述难题的利器，这些IP承载网技术在帮助运营商承载网实现IP化的同时，也对运营商相关测试手段提出了新的诉求。
IP承载网测试面临巨大挑战
目前，IP承载网设备主要包括PTN、IP RAN、OTN等产品，国内三大运营商根据自身情况，已经针对上述产品进行了规范研究、试商用试点以及规模应用。其中，中国移动自2009年率先在现网中大规模部署PTN/OTN设备以来，经过几年的推广及实际网络应用，PTN/OTN产业已经迅速发展起来，形成覆盖全国的PTN/OTN承载网;中国联通在2010年建设了第一张IP RAN承载网，此后在上海、北京、重庆等城市部署了IP RAN试商用网，并且取得了良好的试点效果，2012年中国联通在国内率先规模部署IP RAN承载网;中国电信也在积极进行PTN、IP RAN、OTN承载网的试点工作和部署。
需要指出的是，在2G/3G/4G网络将长期共存的情况下，未来运营商所有的业务都要通过IP承载网统一承载。而IP承载网的同步性能直接关系到运营商业务能否正常、稳定运行，尤其是随着IP承载网的规模部署及应用，为确保IP承载网网络的可靠、稳定运行，后续的工程、维护工作将日益重要，如何选择合适的测试手段、测试仪表是运营商亟待解决的问题。
对此，在近日于深圳举行的“第16届中国国际光电博览会”期间，深圳市夏光通信测量技术有限公司(下称“夏光公司”)宣布正式发布XG6050 PTN/IP RAN测试仪。XG6050 PTN/IP RAN测试仪是夏光公司专门针对PTN/IP RAN承载网络业务及专线接入业务(VPN)测试而研制的手持式现场使用仪表，可以对IP承载网及大客户租用电路的传输质量、网络性能、时钟同步进行全面的测量、分析和评估，为承载网业务及VPN业务电路的开通、维护提供可靠的测试数据。
XG6050 PTN/IP RAN测试仪不但适用于移动回传网络的现场开通、验收、故障定位、排除及日常维护，还可为大客户租用电路的快速故障排查提供更加综合、更加便捷的测试工具，真正做到“一机在手、电路维护无忧”。
夏光展台
夏光推功能丰富的XG6050 PTN/IP RAN测试仪
据了解，XG6050 PTN/IP RAN测试仪的功能非常丰富，其以太网双端口独立设计，支持多种测试模式，是集以太网链路、TDM业务、时钟同步等测试功能为一体的完美组合。
首先，XG6050支持以太网链路测试。包括支持双电口、双光口，速率为10/100/1000Mbps;支持RFC2544(吞吐量、丢包率、时延、背靠背)网络性能测试;支持Y.1564网络性能测试，包括配置测试和服务测试;支持网络连通性测试，包括PING、TRACE、ARP SCAN等功能，以及业务中断时间测试;支持L1/L2/L3 层的误码测试、误码插入及结果统计;支持通过模式下帧长、帧类型、利用率等统计;支持VLAN(Q-in-Q)协议标签、DHCP功能;支持终接模式下帧长、帧类型、利用率等统计;可测试单站点和多站点(8路、128路)的用户流量发生，接收端支持流量过滤统计;具备电缆VCT功能，能识别短路、开路、线缆长度等信息;并且提供端口定位、抓包、智能环回等测试功能工具。
其次，XG6050支持TDM(E1)业务测试。例如，支持终接模式下成帧/非成帧误码测试;在线业务跨接和通过模式下误码监测、时隙分析;成帧/非成帧传输环路时延测试，以及自动保护倒换时延测试;支持抖动发生及测试(选件)以及漂移测试;支持多种误码插入和告警插入及监测统计分析;支持频率、频偏测试，大频偏发送时钟拉偏能力;还支持脉冲模板测试以及脉冲电平实时测试等。
再次，XG6050支持时钟性能测试(选件)。包括E1抖动容限、最大输出抖动、抖动传递函数测试;E1、SyncE时钟漂移TIE测试及MTIE、TDEV分析;E1、SyncE时钟频率精度测试;还可外接时钟参考源。

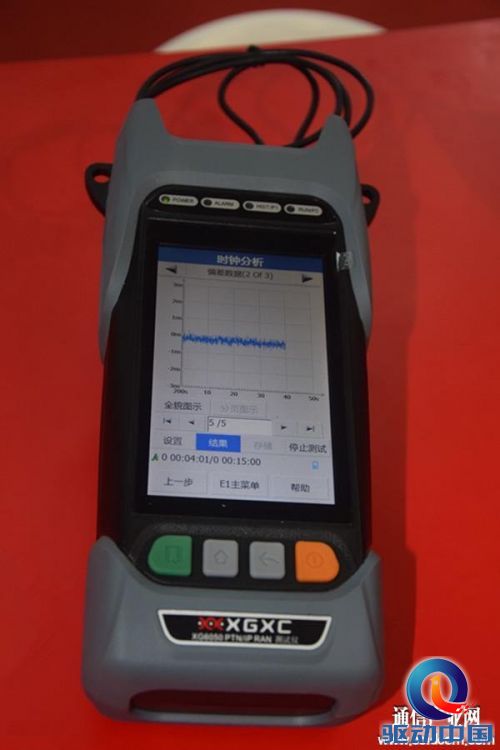

XG6050 PTN/IP RAN测试仪 测试结果
创新+人性化设计：助运营商IP承载网测试
值得一提的是，XG6050 PTN/IP RAN测试仪采用了创新设计，其中专为IP RAN、PTN现场测试、维护而设计的手持结构，符合人体工程学，并支持手动、定时测试功能;XG6050采用5.0寸LCD彩屏触摸操作、智能导航式中文菜单，彩色LCD可将测试结果通过文字、图形方式清晰完整地显示出来，做到易学易用;其完善的蜂鸣器、LED声光告警和状态指示设计显得更加人性化。
XG6050 PTN/IP RAN测试仪的重量大约800g，非常便于携带;同时内置大容量充电锂电池，电池连续工作时间可达6-8小时，加之自动关机功能，可有效节约电能;此外，用户可对XG6050仪表的嵌入式软件进行在线升级，可有效保护运营商投资。
另外，XG6050 PTN/IP RAN测试仪还支持通过TestManagerPro软件将测试数据上传，并进一步分析、整理、归档和打印输出，例如仪表管理软件可以标准A4工程报表方式输出测试结果;其大容量存储功能，可对测试设置、测试结果进行存储、回调和删除，同时支持外置U盘进行数据交换;而且，XG6050 PTN/IP RAN测试仪非常注重细节，采用护套防护、接头保护，提供挂绳、支架方式使用，适合不同现场工作。随着XG6050 PTN/IP RAN测试仪的正式发布，将为运营商IP承载网业务及同步性能测试提供更为全面的测试解决方案。
