CAXA电子图板(二维CAD)2013版,专为工业工程师打造,轻松实现工程师们的“所思即所得”。它依据中国机械设计的国家标准和使用习惯,提供专业绘图工具和辅助设计工具,通过简单的绘图操作将新品研发、改型设计等工作迅速完成,提升工程师专业设计能力。
今天我和大家分享的经验是在使用CAXA电子图板(二维CAD)2013版进行文件间复制、粘帖图形后,粘帖进来的图形原尺寸大小与当前图纸显示大小一致,方便用户操作使用。
这里我先建立了两个工程图文件,图形均是150×100的矩形,只是每张图形的绘制比例一个是1:1、一个是1:2,如图:
工程图文档1
工程图文档2

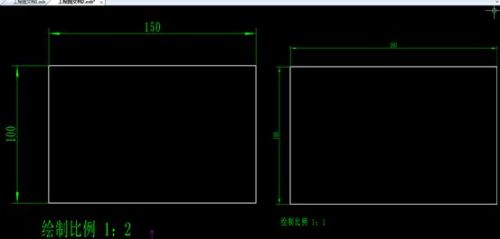

我们将工程图文档1中的图形及文字复制到工程图文档2中,如图:
我们会发现粘贴进来的工程图文档1的文字(右侧)均比工程图文档2的文字(左侧)小一倍,相差的倍数是由两张图绘图比例的所决定的,我们的示例相差了一倍,尺寸内容还能看清,如果在总装图中相差比例5倍或更多时,我们就很难马上看清数据。要让粘帖进来的图形原尺寸大小与当前图纸显示大小一致,我们可以这样操作:

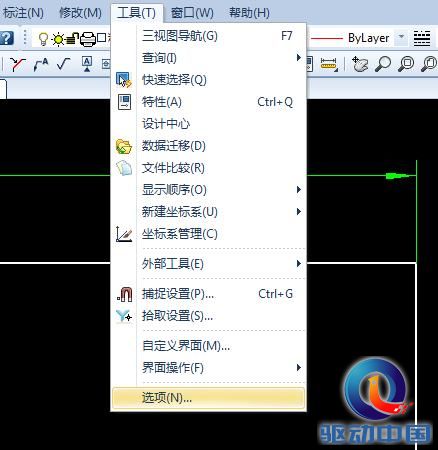

1. 首先进入电子图板的“选项”面板;

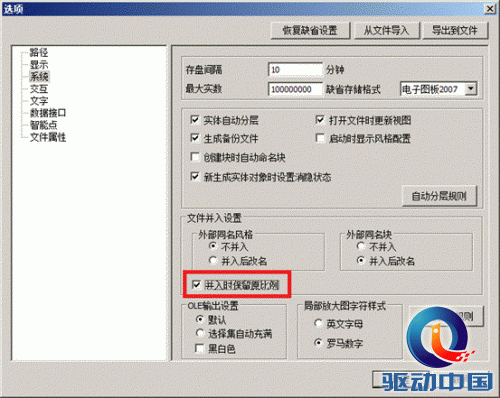

2. 将下图中红色区域的对号取消掉;
3. 这时我们再将工程图文档1中的图形及文字复制到工程图文档2中,我们发现文字的大小均与工程图文档2文字大小一致,方便了我们的操作。
此技巧在总装图和单件图的切换绘制中很实用,希望可以和大家共同分享。
是不是很简单?马上打开你的CAXA电子图版试一试吧!
