CAXA图文档（CAXA PDM）是面向中小型制造企业和设计单位， 为工程技术部门以及企业各部门提供易于部署易于使用的数据管理平台， 重点解决各种图纸和文档的安全和协同共享问题。通过多方面的控制措施来帮助系统的数据安全。严密灵活的人员权限设置，满足不同应用的访问需求。

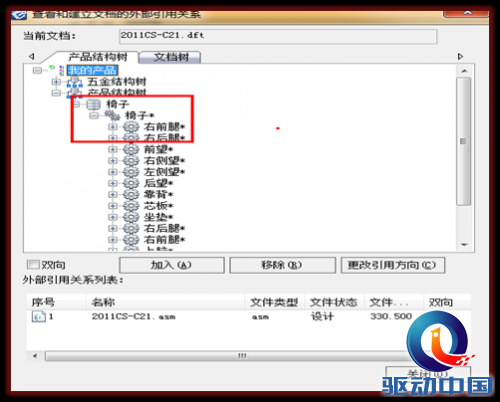

有时候我们处理类似像三维文件的时候，需要用到外部引用关系来增加一些引用设置，但是展开外部引用后会发现，只有名称的显示，浏览起来非常不方便。如何给外部引用信息窗口中增加代号信息？
如下图：
本文将跟大家分享2013R2图文档应用后台设置增加外部引用关系中添加代号的方法，（本文基于64bit系统，安装32bit的图文档）

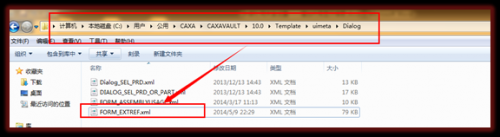

首先，依照以下路径找到FORM_EXTREF.xml文件，此文件中保存了界面中显示的属性信息。
32位系统文件路径：
C:\DocumentsandSettings\AllUsers\CAXA\CAXAVAULT\10.0\Template\uimeta\CaxaVault\Dialog
64位系统文件路径：
C:\Users\Public\CAXA\CAXAVAULT\10.0\Template\uimeta\Dialog

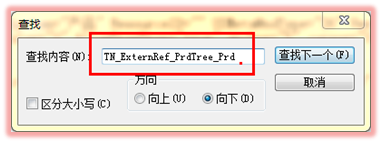

然后，打开文件准备编辑（为了安全起见，事先备份原始文件，方便失败后的复），查找到“TN_ExternRef_PrdTree_Prd”字段，显示对应的字段注释应该为“产品”，在外部引用框中显示的是产品的属性。

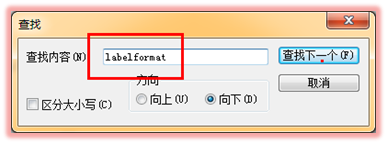

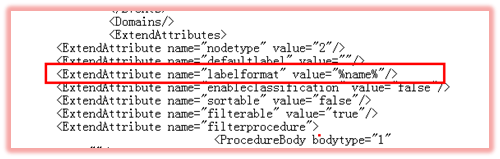

在此基础上，继续在文件中查找“labelformat”，明确其后显示的属性格式。

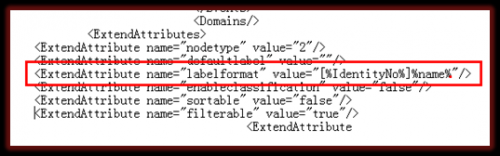

最后将默认的属性 "%name%"改成"[%IdentityNo%]%name%"（如下图），修改完毕后保存退出，上传服务器。

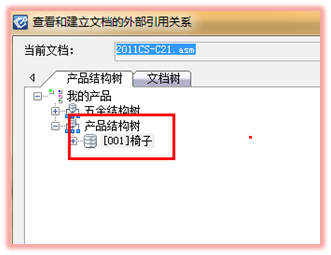

修改完成后，我们来看看打开外部引用的效果，本来只显示名称的产品现在多显示了代号数据。
同样可以对于零部件、图纸、3D文档、以及工艺文件的外部引用进行修改，都在这个设置中，方法一致。
相关属性对应搜索名称如下，大家可以对照自己修改啦！
TN_ExternRef_PrdTree_Prd 对应 产品
TN_ExternRef_PrdTree_Part 对应 部件
TN_ExternRef_PrdTree_SubPart 对应 零件
TN_ExternRef_PrdTree_Drawing 对应 图纸
