2015羊年春节团圆聚餐，家家户户都会备酒庆祝，其中外观精致、设计华丽的洋酒也成为餐桌上一道必不可少的风景线。许多三维CAD爱好者也会很好奇，洋酒瓶流畅的曲面造型是如何实现的？因此，小编今天特别邀请了在曲面造型有丰富经验的三维CAD工程师李工，以中望3D这款三维设计软件为例，分享如何通过三维CAD设计技巧完成复杂的曲面建模。
对于许多正在学习三维建模的朋友而言，看到一些复杂曲面的模型，都会以为需要一次成型，难度很大。一般来说，我通过中望3D的高效 U/V曲面功能，能实现绝大多数复杂曲面的绘制，但如果懂得反复“拼凑”，可以更加快速地实现自己想要的效果，节约30%的操作时间，以下面的洋酒瓶曲面建模为例。
图/中望3D完成的洋酒瓶建模

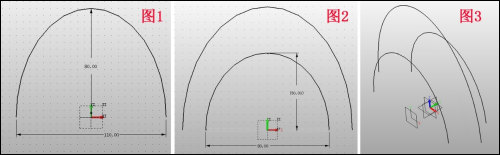

1、在XZ面插入草图1，绘制图1所示的半椭圆形长轴和短轴分别是160和110;退出草图，插入XZ基准面1，名偏移16，在此基准面上插入草图2，绘制图2所示的半椭圆形，长轴和短轴分别是100和80(记住这个数据，后面用的到);将草图2以XZ面为对称面，镜像复制到另一侧，如图3所示。

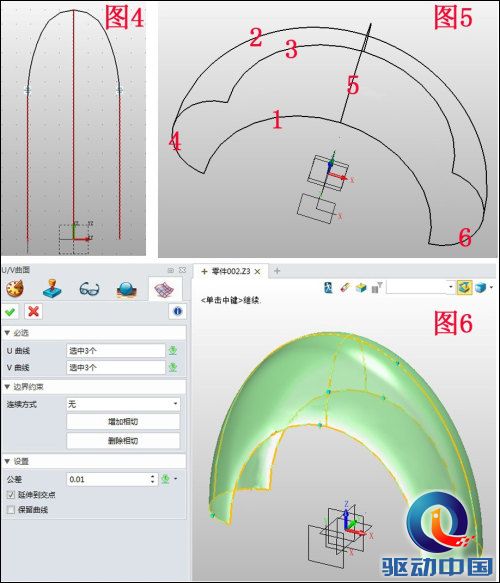

2、在YZ面插入草图3，按图4设置参考曲线，用3点的方式绘制圆弧;同理，如图5所示绘制两个圆弧;点击曲线—U/V曲线，U曲线为图5中的曲线1,2,3，V曲线为曲线4,5,6，效果如图6。

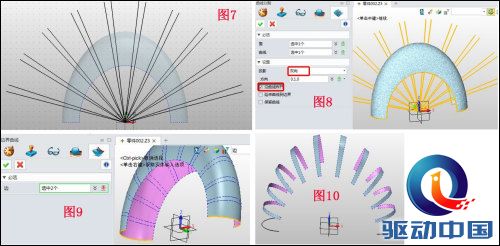

3、在XZ面插入草图4，绘制图7所示的曲线;点击曲线分割，面和曲线的选择如图8，注意参数的选择;点击线框—边界曲线，选中图9所示的边，点击确定，为下一步做准备;按图10所得效果删除面。

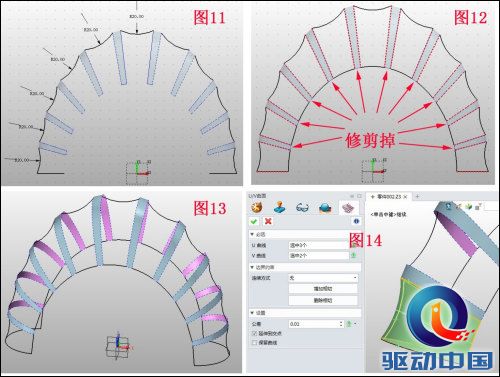

4、在XZ面插入草图5，按图11所示绘制11个弧线;在基准面1上插入草图6绘制半圆弧，即步骤1图2中的半圆弧，注意按图12所示修剪到多余的部分;退出草图后将草图6镜像到另一侧，如图13所示;点击U/V曲线，按照图14所示修补曲面，同理修补剩余的所有曲面。

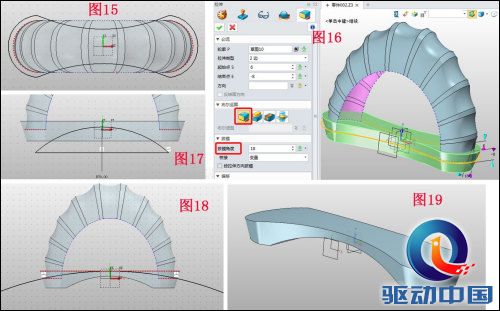

5、在XY面插入草图7，绘制图15所示的图形;拉伸草图7，注意拔模角度，如图16;分别在XZ面插入草图8和草图9，绘制图17和图18所示的图形，注意图18绘制的一个圆，按3点的方式绘制;用拉伸的减运算进行拉伸，效果如图19。

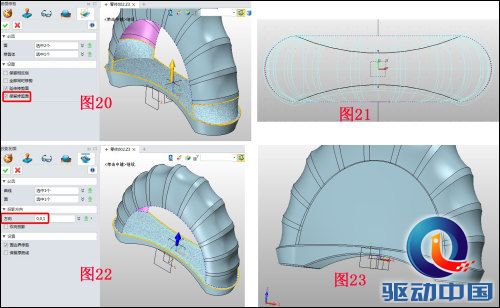

6、点击曲面修剪，面选择两个底端的曲面，修剪体为底座的上表面，注意参数的选择，如图20;在XY面插入草图10，按图21所示设置参考曲线，然后绘制两个圆弧;点击线框—投影到面，将草图10投影到底座的上表面上，如图22;点击曲面——FEM面，修补曲面，并做圆角处理，如图23。

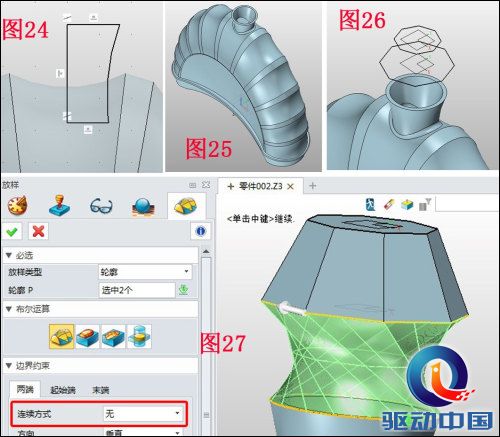

7、在XZ面插入草图11绘制图24所示的图形;退出草图后用旋转功能进行旋转，并抽壳，做圆角处理，效果图如图25所示;如图26所示在适当的位置插入基准面2、3，并分别在其上插入草图12、13绘制两个正8边形;点击放样，按图27所示进行放样，注意参数选择。

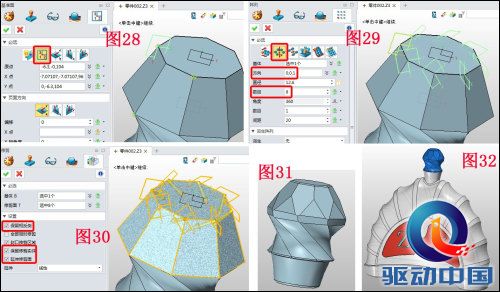

8、如图28，按3点方式插入基准面4;将基准面4进行圆形阵列，如图29，注意参数的选择;点击造型—修剪，用阵列出的面修剪造型，如图30，并按图24的方法旋转出瓶塞，在做倒角处理，效果如图31。最后，你可以根据自己喜欢的样式完成商标造型，参考图如如32。
通过以上的详细的高级教程，三维CAD设计的初学者也可以轻松通过中望3D完成高质量的曲面建模作品，配合该教程的三维CAD图纸让学习更加事半功倍!欢迎大家到中望技术社区的3D图纸交换栏目免费下载该酒瓶图纸，共同探讨、交流全新中望3D2015的曲面建模新功能！
